上一篇文章中kubernetes系列教程(九)初识Pod存储管理介绍了kubernetes中存储Volume的使用,volume支持多种不同的内置驱动,使用volumes需要知道后端驱动的细节,使用起来不方便,因此社区提出了PV概念,即通过管理员定义好PV,通过PVC使用PV;随着PV数量的不断增加,管理员需要频繁定义PV,因此提出了动态存储StorageClass,通过PVC中调用StorageClass动态创建PV,接下来介绍kubernetes系列教程高级进阶PV/PVC。

1. PV与PVC存储

1.1 PV概念介绍

  • PV即PersistentVolume持久化存储,是管理员定义的一块存储空间,能抽象化底层存储细节,和node类似,PV是集群级别的资源,生命周期独立于Pod,支持静态创建和动态创建,动态创建需通过StorageClass。
  • PVC即PersistentVolumeClaim持久化存储申明,作为PV资源的使用方,可以指定请求存储容量大小和访问模式
  • StorageClass,存储类型支持创建PV,通过在PVC中指定StorageClass可动态创建PV,且支持指定不同的存储

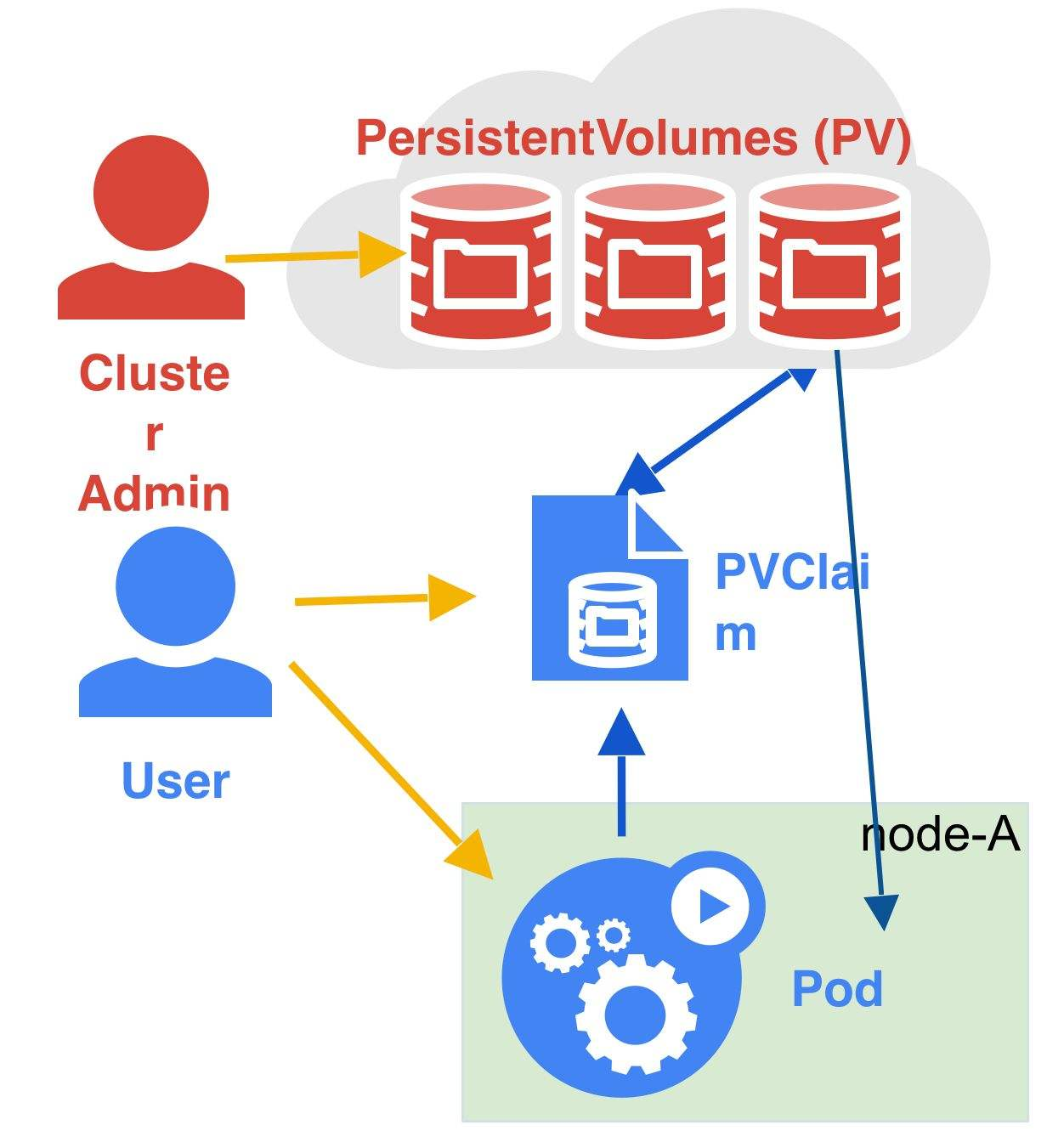

PV/PVC概念介绍

PV支持设置字段介绍:

  • Capacity 存储的特性,当前只支持通过capacity指定存储大小,未来会支持IOPS,吞吐量等指标
  • VolumeMode 存储卷的类型,默认为filesystem,如果是块设备指定为block
  • Class 通过storageClassName指定静态StorageClass的名称
  • Reclaim Policy 回收策略,支持Retain保留,Recycle回收,DELETE删除
  • Volume驱动类型,和上一篇文章介绍的类似,支持不同的plugin驱动如RBD,NFS
  • Mount Options 挂载模式,支持管理员定义不同的挂载选项
  • AccessMode 访问模式,指定node的挂载方式,支持ReadWriteOnce读写挂载一次,ReadOnlyMany多个节点挂载只读模式,ReadWriteMany多个节点挂载读写模式,不同的volume驱动类型支持的模式有所不同,如下

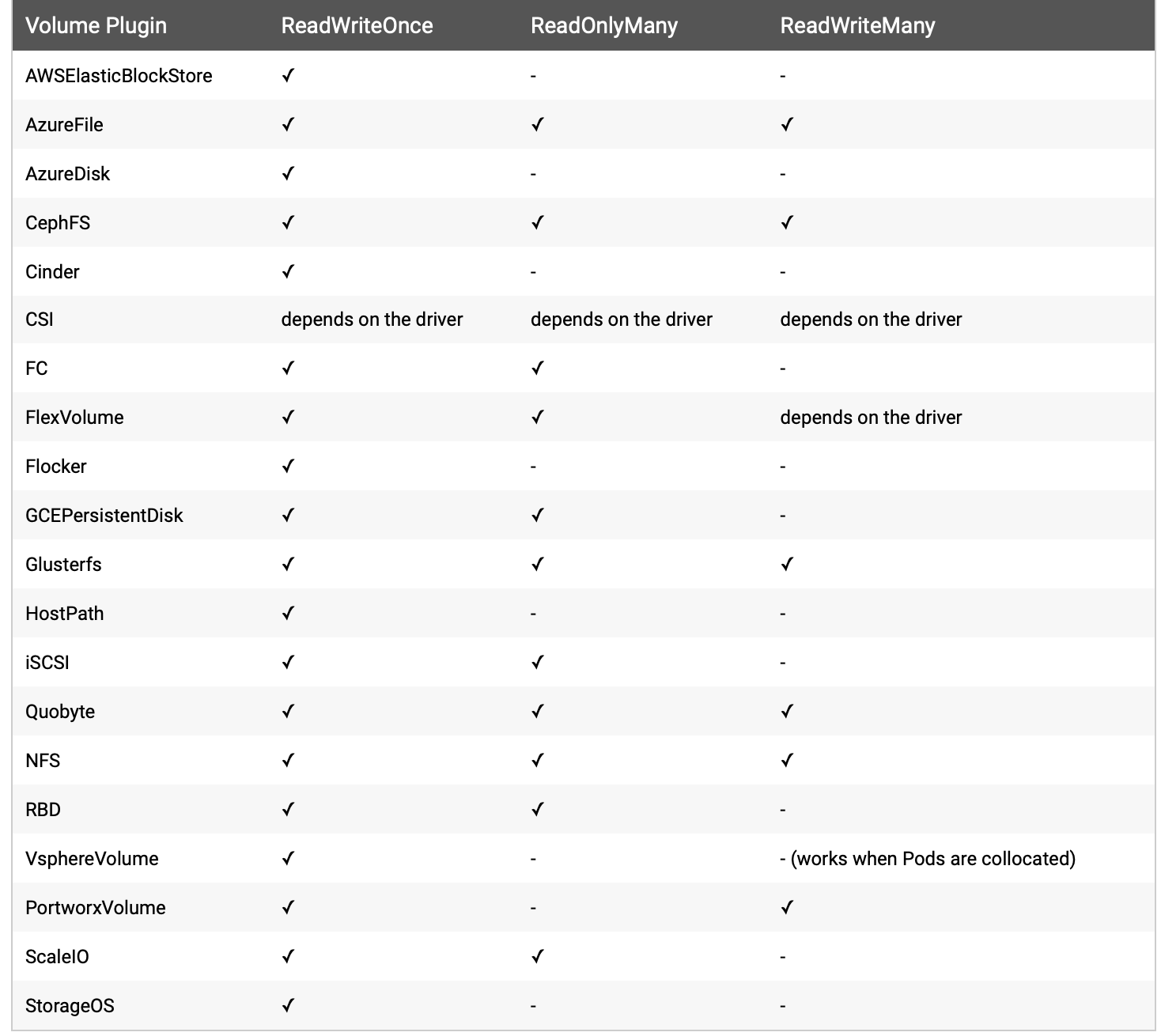

PV支持的不同AccessMode

1.2 定义PV存储

接下来我们开始学习PV的使用,使用阶段分为:1. 预先创建好PV,2. 用户通过PVC调用PV,3. Pod中应用PVC,创建流程参考下图:

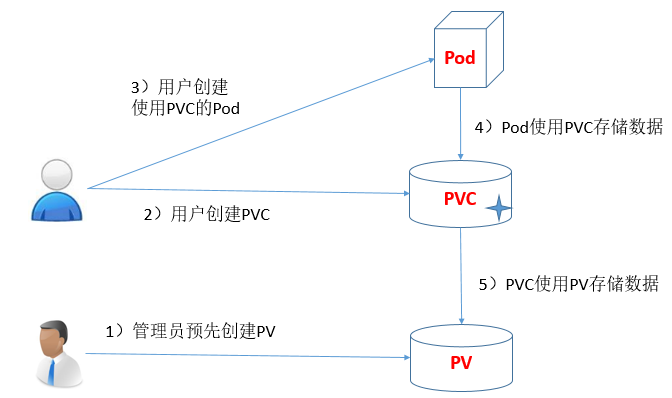

PV和PVC使用过程

\1. 定义一个PV,指定大小为10G,读写模式为单个node读写,回收模式为Retain,后端驱动plugin为NFS

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
[root@node-1 happylau]# cat pv-nfs-storage.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-nfs-storage
  labels:
    storage: nfs
  annotations:
    kubernetes.io.description: pv-storage
spec:
  storageClassName: nfs  #静态指定存储类StorageClass名称
  capacity:              #capacity指定存储容量大小
    storage: 10Gi
  accessModes:           #访问模式为单个节点读写模式
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain  #回收模式为保留
  nfs:                  #后端plugin驱动类型为NFS指定server和path路径
    server: 10.254.100.101
    path: /mnt/data

\2. 创建PersistentVolumes

1
2
[root@node-1 happylau]# kubectl apply -f pv-nfs-storage.yaml
persistentvolume/pv-nfs-storage unchanged

\3. 查看PersistentVolumes列表

1
2
3
[root@node-1 happylau]# kubectl get persistentvolumes
NAME             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS   REASON   AGE
pv-nfs-storage   10Gi       RWO            Retain           Available           nfs                     43m

关于PV输出解释说明:

  1. ACCESS MODES 指定的是读写模式,RWO代表ReadWriteOnce,ROM代表ReadOnlyMany,RWX代表ReadWriteMany
  2. STATUS代表PV状态,Available刚创建未绑定状态,Bound为与PVC绑定,Released为PVC删除PV未释放,Failed状态异常。

\4. 查看PV详细信息,呈现的信息会更详细

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
[root@node-1 ~]# kubectl describe persistentvolumes pv-nfs-storage
Name:            pv-nfs-storage
Labels:          storage=nfs
Annotations:     kubectl.kubernetes.io/last-applied-configuration:
                   {"apiVersion":"v1","kind":"PersistentVolume","metadata":{"annotations":{"kubernetes.io.description":"pv-storage"},"labels":{"storage":"nfs...
                 kubernetes.io.description: pv-storage
Finalizers:      [kubernetes.io/pv-protection]
StorageClass:    nfs
Status:          Available
Claim:
Reclaim Policy:  Retain
Access Modes:    RWO
VolumeMode:      Filesystem
Capacity:        10Gi
Node Affinity:   <none>
Message:
Source:
    Type:      NFS (an NFS mount that lasts the lifetime of a pod)
    Server:    10.254.100.101
    Path:      /mnt/data
    ReadOnly:  false
Events:        <none>

1.3. PVC引用PV

\1. 通过定义PVC,通过selector和PV实现关联,指定到相同的StorageClass

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
[root@node-1 happylau]# cat pvc-nfs-storage.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-nfs-storage
  labels:
    storage: pvc
  annotations:
    kubernetes.io/description: "PersistentVolumeClaim for PV"
spec:
  accessModes:
    - ReadWriteOnce
  volumeMode: Filesystem
  storageClassName: nfs
  resources:
    requests:
      storage: 1Gi
    limits:
      storage: 10Gi
  selector:
    matchLabels:
      storage: nfs

\2. 生成PersistentVolumeClaim

1
2
[root@node-1 happylau]# kubectl apply -f pvc-nfs-storage.yaml
persistentvolumeclaim/pvc-nfs-storage created

\3. 查看PersistentVolumeClaim列表,通过STATUS可以知道,当前PVC和PV已经Bond关联

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
[root@node-1 happylau]# kubectl get persistentvolumeclaims
NAME              STATUS   VOLUME           CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc-nfs-storage   Bound    pv-nfs-storage   10Gi       RWO            nfs

查看PVC详情
[root@node-1 happylau]# kubectl describe persistentvolumeclaims pvc-nfs-storage
Name:          pvc-nfs-storage
Namespace:     default
StorageClass:  nfs
Status:        Bound
Volume:        pv-nfs-storage
Labels:        storage=pvc
Annotations:   kubectl.kubernetes.io/last-applied-configuration:
                 {"apiVersion":"v1","kind":"PersistentVolumeClaim","metadata":{"annotations":{"kubernetes.io/description":"PersistentVolumeClaim for PV"},"...
               kubernetes.io/description: PersistentVolumeClaim for PV
               pv.kubernetes.io/bind-completed: yes
               pv.kubernetes.io/bound-by-controller: yes
Finalizers:    [kubernetes.io/pvc-protection]
Capacity:      10Gi
Access Modes:  RWO
VolumeMode:    Filesystem
Mounted By:    <none>
Events:        <none>

\4. 再次查看PV的状态,此时状态为Bond,和default命名空间下的PVC pvc-nfs-storage关联,此时PVC已经定义好

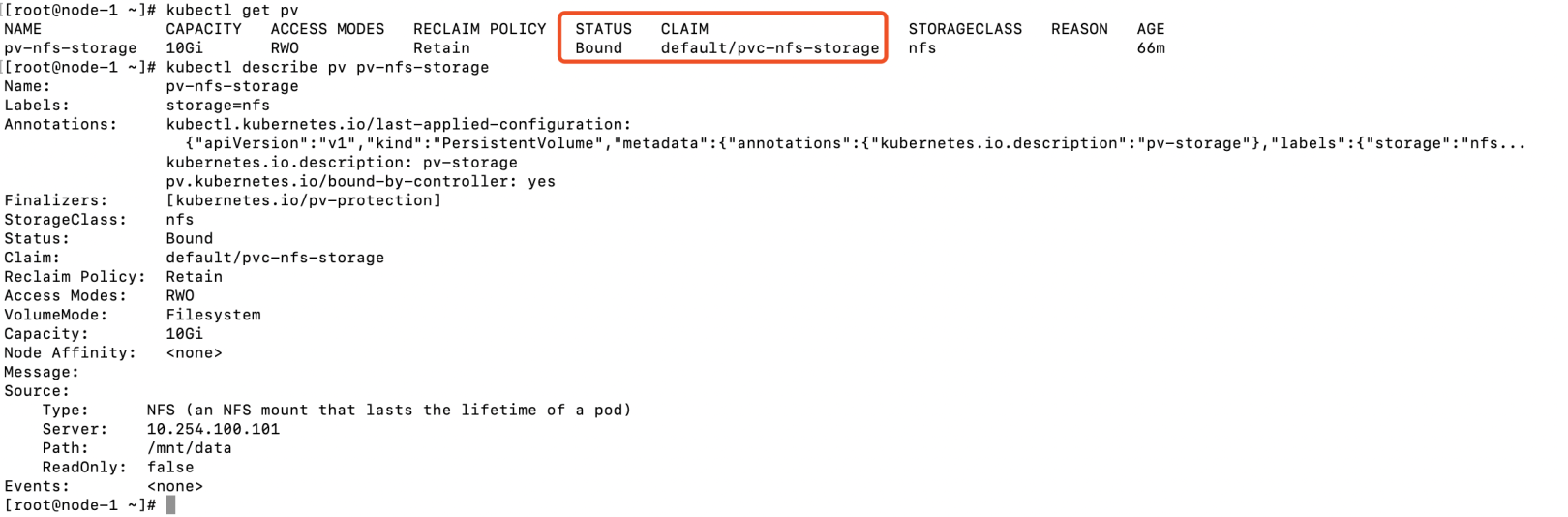

PV和PVC绑定状态详情

1.4 Pod引用PVC

PV和PVC定义好后,需要在Pod中引用定义的存储,引用方式和之前定义的类似,spec.containers.volumeMounts在Pod中引用定义的存储,前面的文章中我们直接通过Pod调用,本文案例通过将Pod以Template的形式定义封装在Deployment的控制器中,下篇文章我们再深入介绍Deployment,ReplicaSet,StatefulSet等副本控制器。

\1. 定义一个Deployments,通过deployment.spec.template.spec应用Pod,在volumes中调用PVC存储,volumeMounts将存储挂载到指定目录。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
[root@node-1 happylau]# cat pvc-nfs-deployments.yaml
apiVersion: apps/v1
kind: Deployment
metadata:  #deployment的元数据
  name: pvc-nfs-deployment
  labels:
    app: pvc-nfs-deployment
spec:      #deployment的属性信息
  replicas: 1  #副本控制数
  selector:
    matchLabels:
      app: pvc-nfs-deployment
  template:    #通过定义模板引用Podtemplate中的信息和Pod定义的信息一致包含metadata,spec信息
    metadata:  #定义Pod的labels
      labels:
        app: pvc-nfs-deployment
    spec:
      containers:
      - name: nginx-web
        image: nginx:latest
        imagePullPolicy: IfNotPresent
        ports:
        - name: nginx-http-80
          protocol: TCP
          containerPort: 80
        volumeMounts:  #将PVC存储挂载到目录
        - name: pvc-nfs-storage
          mountPath: /usr/share/nginx/html
      volumes:    #通过volumes引用persistentVolumeClaim存储
      - name: pvc-nfs-storage
        persistentVolumeClaim:
          claimName: pvc-nfs-storage

\2. 创建Deployments并查看创建情况和Pod情况

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
创建Deployments
[root@node-1 happylau]# kubectl apply -f pvc-nfs-deployments.yaml
deployment.apps/pvc-nfs-deployment created

查看Deployments列表
[root@node-1 happylau]# kubectl get deployments
NAME                 READY   UP-TO-DATE   AVAILABLE   AGE
pvc-nfs-deployment   1/1     1            1           16s

查看Deployments中的Pod
[root@node-1 happylau]# kubectl get pods -l app=pvc-nfs-deployment -o wide
NAME                                  READY   STATUS    RESTARTS   AGE    IP            NODE     NOMINATED NODE   READINESS GATES
pvc-nfs-deployment-7467b9fbfc-xwdpr   1/1     Running   0          106s   10.244.1.29   node-2   <none>           <none>

\3. Pod中查看存储挂载信息,并做数据读写。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
[root@node-1 happylau]# kubectl exec -it pvc-nfs-deployment-7467b9fbfc-xwdpr  /bin/bash
root@pvc-nfs-deployment-7467b9fbfc-xwdpr:/# df -h
Filesystem                Size  Used Avail Use% Mounted on
overlay                    50G  4.3G   43G  10% /
tmpfs                      64M     0   64M   0% /dev
tmpfs                     920M     0  920M   0% /sys/fs/cgroup
/dev/vda1                  50G  4.3G   43G  10% /etc/hosts
shm                        64M     0   64M   0% /dev/shm
10.254.100.101:/mnt/data   50G  9.9G   37G  22% /usr/share/nginx/html #挂载成功
tmpfs                     920M   12K  920M   1% /run/secrets/kubernetes.io/serviceaccount
tmpfs                     920M     0  920M   0% /proc/acpi
tmpfs                     920M     0  920M   0% /proc/scsi
tmpfs                     920M     0  920M   0% /sys/firmware

写入站点数据内容
root@pvc-nfs-deployment-7467b9fbfc-xwdpr:~# echo "pvc index by happylau" >/usr/share/nginx/html/index.html
root@pvc-nfs-deployment-7467b9fbfc-xwdpr:~# ls -l /usr/share/nginx/html/
total 4
-rw-r--r-- 1 nobody nogroup 22 Oct 12 02:00 index.html

\4. 测试访问,直接访问Pod的IP,一般通过service来调用,后续再介绍service

1
2
3
4
5
[root@node-1 ~]# kubectl get pods -l app=pvc-nfs-deployment -o wide
NAME                                  READY   STATUS    RESTARTS   AGE   IP            NODE     NOMINATED NODE   READINESS GATES
pvc-nfs-deployment-7467b9fbfc-xwdpr   1/1     Running   0          14m   10.244.1.29   node-2   <none>           <none>
[root@node-1 ~]# curl http://10.244.1.29
pvc index by happylau

写在最后

本文通过介绍了持久化存储PV和持久化存储声明PVC的使用场景和相关概念,并通过实例演示PV和PVC的使用,由于PV需要管理员预先定义,对于大规模环境下使用不便利,因此有了动态PV,即通过StorageClass实现,下章节我们将介绍StorageClass的使用。

参考文献

PV和PVC介绍:https://kubernetes.io/docs/concepts/storage/persistent-volumes/

有状态化应用:https://kubernetes.io/docs/tasks/run-application/run-single-instance-stateful-application/
