写在前面

前面的文章我们深入介绍了Pod的使用,包括Pod定义Pod资源管理和服务质量Pod健康检查Pod存储管理Pod调度,当Pod所在的node异常时,Pod无法自动恢复,因此Pod很少单独使用,一般以template的形式嵌套在控制器中使用,下来介绍kubernetes系列教程副本控制器Deployment,ReplicaSet,ReplicationController的使用。

1. 深入学习控制器

1.1 控制器概述

Pod是kubernetes所有运行应用或部署服务的基础,可以看作是k8s中运行的机器人,应用单独运行在Pod中不具备高级的特性,比如节点故障时Pod无法自动迁移,Pod多副本横向扩展,应用滚动升级RollingUpdate等,因此Pod一般不会单独使用,需要使用控制器来实现。

我们先看一个概念ReplicationController副本控制器,简称RC,副本控制是实现Pod高可用的基础,其通过定义副本的副本数replicas,当运行的Pod数量少于replicas时RC会自动创建Pod,当Pod数量多于replicas时RC会自动删除多余的Pod,确保当前运行的Pod和RC定义的副本数保持一致。

副本控制器包括Deployment,ReplicaSet,ReplicationController,StatefulSet等。其中常用有两个:Deployment和StatefulSet,Deployment用于无状态服务,StatefulSet用于有状态服务,ReplicaSet作为Deployment后端副本控制器,ReplicationController则是旧使用的副本控制器。

为了实现不同的功能,kubernetes中提供多种不同的控制器满足不同的业务场景,可以分为四类:

  • Stateless application无状态化应用,如Deployment,ReplicaSet,RC等;
  • Stateful application有状态化应用,需要保存数据状态,如数据库,数据库集群;
  • Node daemon节点支撑守护,适用于在所有或部分节点运行Daemon,如日志,监控采集;
  • Batch批处理任务,非长期运行服务,分为一次性运行Job和计划运行CronJob两种。

本文我们主要介绍无状态服务副本控制器的使用,包括Deployment,ReplicaSet和ReplicationController。

1.2 Deployment

Deployment是实现无状态应用副本控制器,其通过declarative申明式的方式定义Pod的副本数,Deployment的副本机制是通过ReplicaSet实现,replicas副本的管理通过在ReplicaSet中添加和删除Pod,RollingUpdate通过新建ReplicaSet,然后逐步移除和添加ReplicaSet中的Pod数量,从而实现滚动更新,使用Deployment的场景如下:

  • 滚动升级RollingUpdate,后台通过ReplicaSet实现
  • 多副本replicas实现,增加副本(高负载)或减少副本(低负载)
  • 应用回滚Rollout,版本更新支持回退

1.2.1 Deployment定义

\1. 我们定义一个Deployment,副本数为3,Pod以模版Template的形式封装在Deployment中,为了结合之前Pod学习内容,我们增加了resource和健康检查的定义,具体实现参考前面介绍的文章。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
[root@node-1 happylau]# cat deployment-demo.yaml
apiVersion: apps/v1
kind: Deployment
metadata:            #Deployment的元数据信息包含名字标签
  name: deployment-nginx-demo
  labels:
    app: nginx
    rc: deployment
  annotations:
    kubernetes.io/replicationcontroller: Deployment
    kubernetes.io/description: "ReplicationController Deployment Demo"
spec:
  replicas: 3          #副本数量包含有3个Pod副本
  selector:            #标签选择器选择管理包含指定标签的Pod
    matchLabels:
      app: nginx
      rc: deployment
  template:       #如下是Pod的模板定义没有apiVersionKind属性需包含metadata定义
    metadata:          #Pod的元数据信息必须包含有labels
      labels:
        app: nginx
        rc: deployment
    spec:              #spec指定容器的属性信息
      containers:
      - name: nginx-deployment
        image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        ports:          #容器端口信息
        - name: http-80-port
          protocol: TCP
          containerPort: 80
        resources:      #资源管理,requests请求资源limits限制资源
          requests:
            cpu: 100m
            memory: 128Mi
          limits:
            cpu: 200m
            memory: 256Mi
        livenessProbe:  #健康检查器livenessProbe存活检查
          httpGet:
            path: /index.html
            port: 80
            scheme: HTTP
          initialDelaySeconds: 3
          periodSeconds: 5
          timeoutSeconds: 2
        readinessProbe:  #健康检查器readinessProbe就绪检查
          httpGet:
            path: /index.html
            port: 80
            scheme: HTTP
          initialDelaySeconds: 3
          periodSeconds: 5
          timeoutSeconds: 2

Deployment字段说明:

  • deployment基本属性,包括apiVersion,Kind,metadata和spec,其中,deployment.metdata指定名称和标签内容,deployment.spec指定部署组的属性信息;
  • deployment属性信息包含有replicas,Selector和template,其中replicas指定副本数目,Selector指定管理的Pod标签,template为定义Pod的模板,Deployment通过模板创建Pod;
  • deployment.spec.template为Pod定义的模板,和Pod定义不太一样,template中不包含apiVersion和Kind属性,要求必须有metadata,deployment.spec.template.spec为容器的属性信息,其他定义内容和Pod一致。

\2. 生成Deployment,创建时加一个–record参数,会在annotation中记录deployment.kubernetes.io/revision版本

1
2
[root@node-1 happylau]# kubectl apply -f deployment-demo.yaml --record
deployment.apps/deployment-nginx-demo created

\3. 查看Deployment列表,运行时自动下载镜像,如下已运行了3个副本

1
2
3
4
5
6
7
8
9
[root@node-1 happylau]# kubectl get deployments deployment-nginx-demo
NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment-nginx-demo   3/3     3            3           2m37s

NAME代表名称,metadata.name字段定义
READY代表Pod的健康状态前面值是readiness后面是liveness
UP-TO-DATE代表更新用于滚动升级
AVAILABLE代表可用
AGE创建至今运行的时长

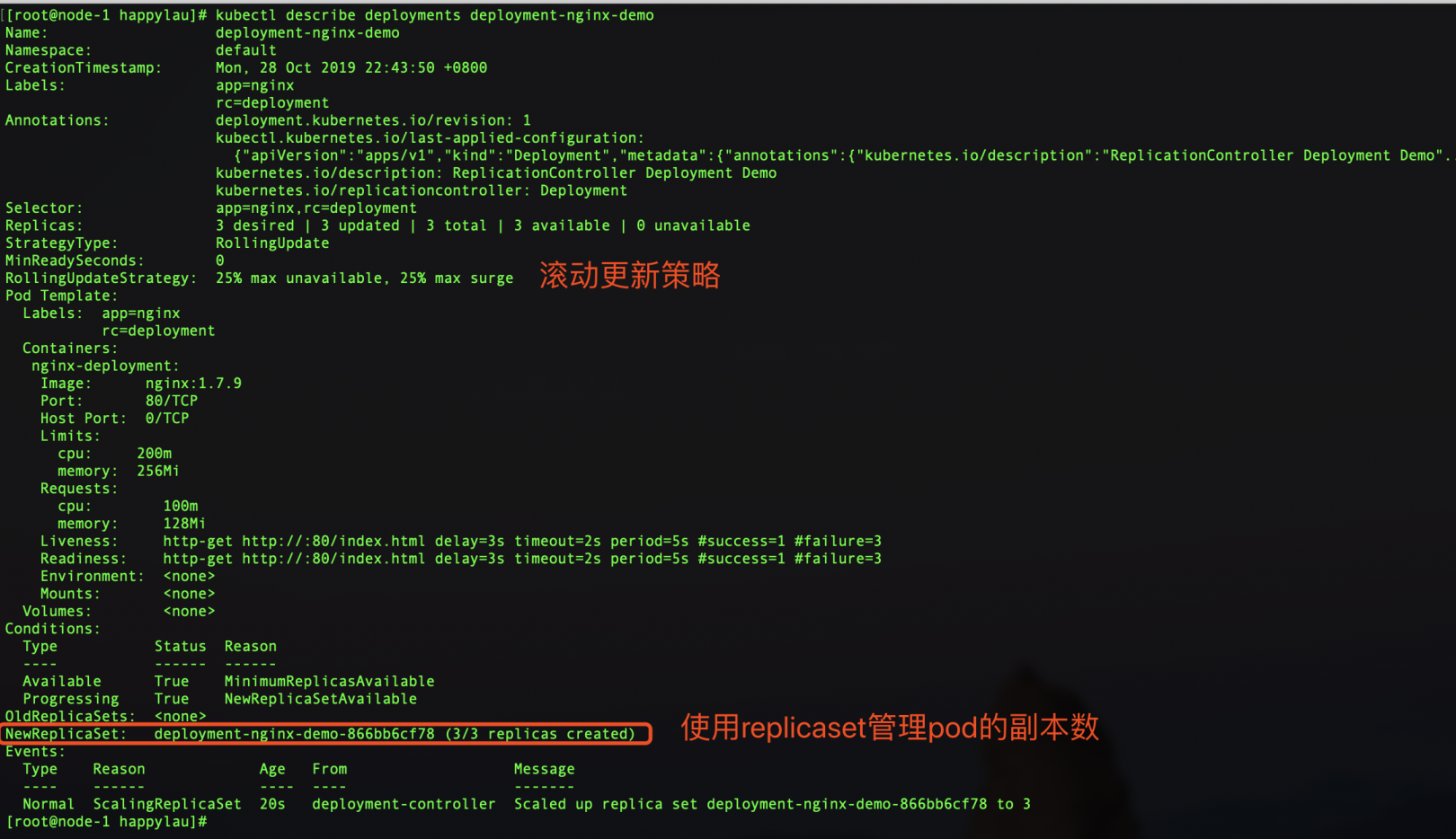

\4. 查看Deployment的详情,可以看到Deployment通过一个deployment-nginx-demo-866bb6cf78 replicaset副本控制器控制Pod的副本数量

Deployment详情信息

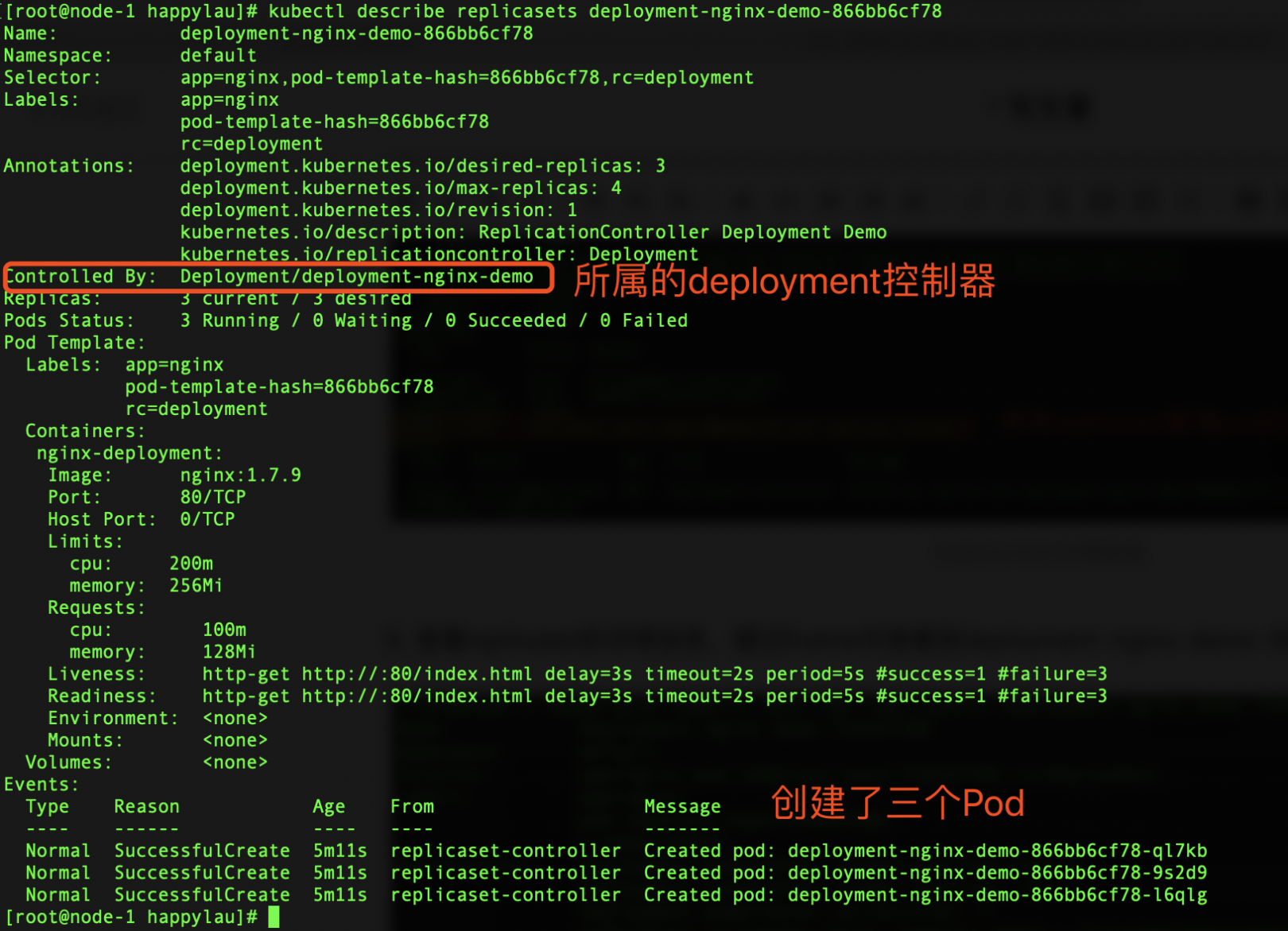

\5. 查看replicaset的详情信息,通过Events可查看到deployment-nginx-demo-866bb6cf78创建了三个Pod

ReplicaSet详情信息

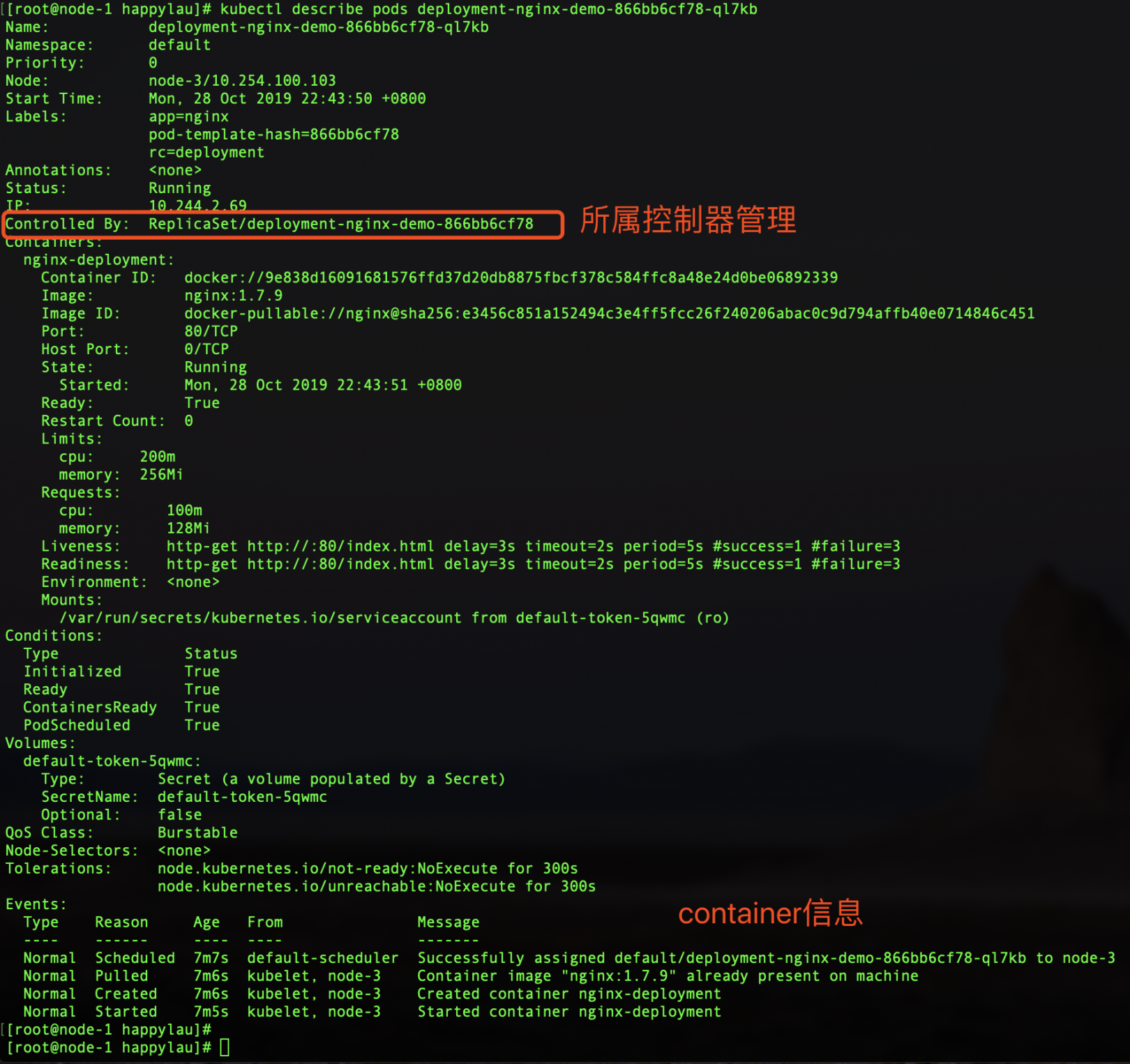

\6. 查看Pod详情,最终通过Pod定义的模版创建container,资源定义,健康检查等包含在Pod定义的模版中

Pod详情信息

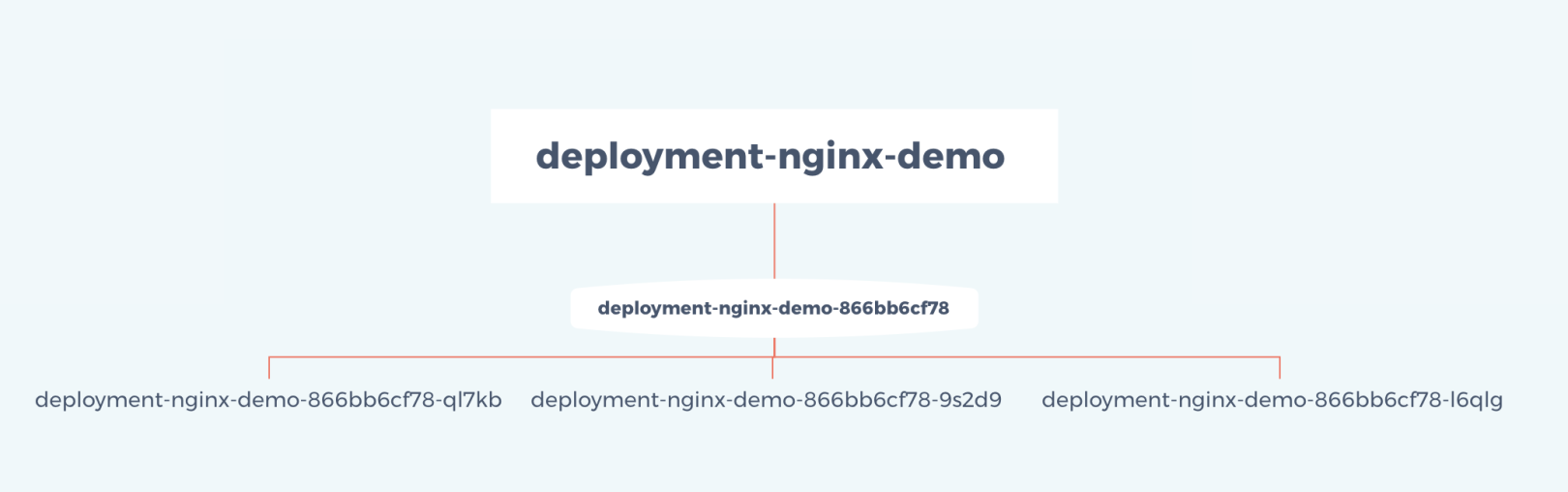

通过上面的实战演练我们可得知Deployment的副本控制功能是由replicaset实现,replicaset生成Deployment中定义的replicas副本的数量,即创建多个副本,如下图所示:

Deployment创建结构示意图

1.2.2 Deployment扩容

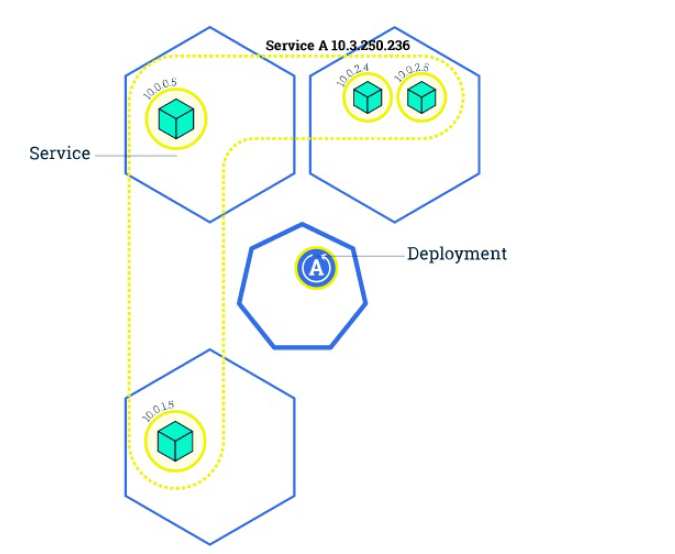

当业务比较繁忙时可以通过增加副本数,增加副本数是通过yaml文件中的replicas控制的,当设置了replias后,Deployment控制器会自动根据当前副本数目创建所需的Pod数,这些pod会自动加入到service中实现负载均衡,相反减少副本数,这些pod会自动从service中删除。

Deployment扩容

\1. 将deployment的副本数扩容至4个,可通过修改yaml文件的replicas个数或者通过scale命令扩展。

1
2
[root@node-1 ~]# kubectl scale --replicas=4 deployment deployment-nginx-demo
deployment.extensions/deployment-nginx-demo scaled

\2. 查看Deployment副本数量,已增加至4个副本

1
2
3
[root@node-1 ~]# kubectl get deployments
NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment-nginx-demo   4/4     4            4           77m

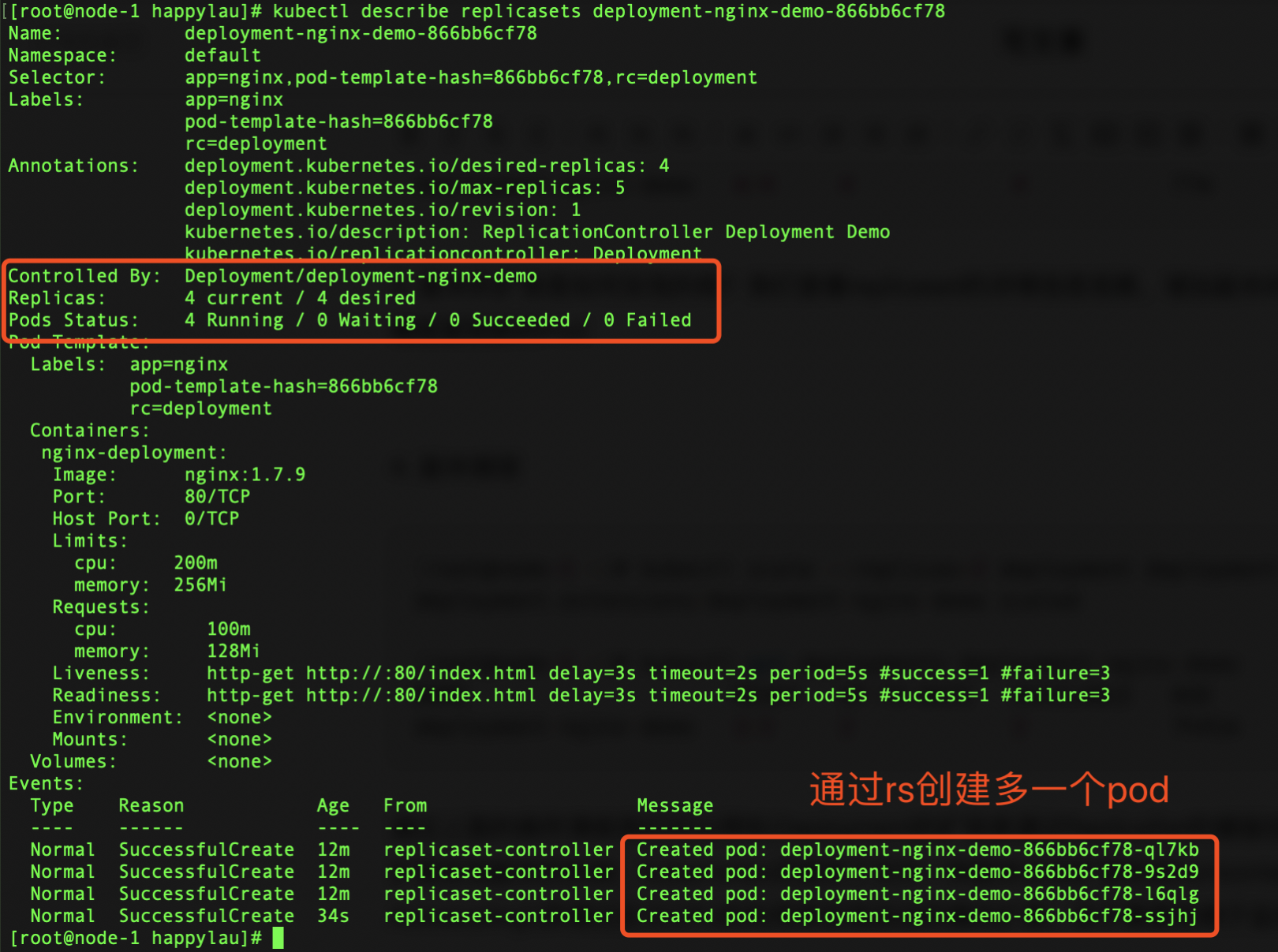

\3. 副本的扩容是如何实现的呢?我们查看replicaset的详情信息观察,增加副本的个数是通过replicaset来扩容,通过模版复制新的Pod

Deployment扩展

\4. 副本缩容

1
2
3
4
5
6
[root@node-1 ~]# kubectl scale --replicas=2 deployment deployment-nginx-demo
deployment.extensions/deployment-nginx-demo scaled

[root@node-1 ~]# kubectl get deployments deployment-nginx-demo
NAME                    READY   UP-TO-DATE   AVAILABLE   AGE
deployment-nginx-demo   2/2     2            2           7h41m

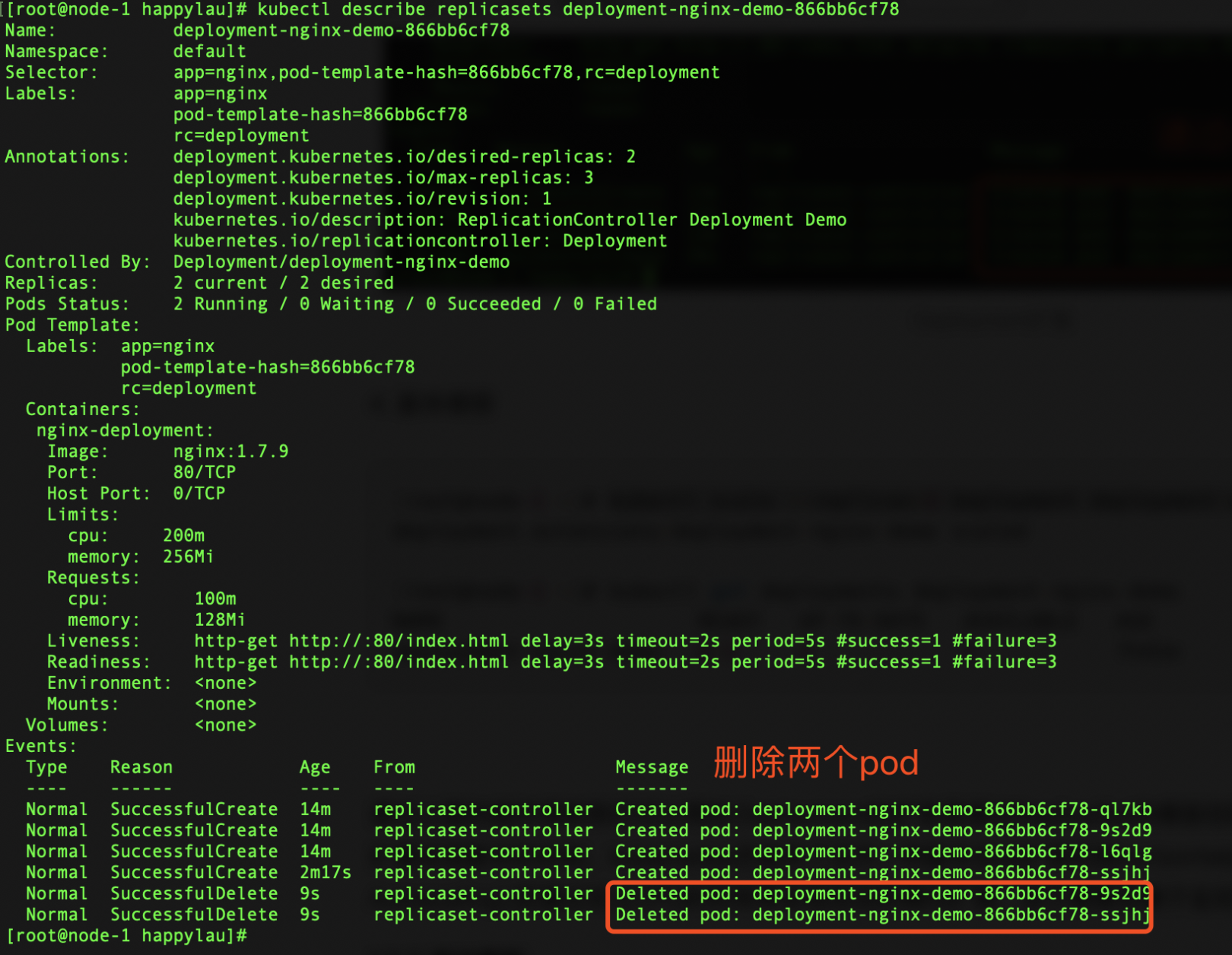

Deployment减少副本

通过上面的操作演练我们可以得知:Deployment的扩容是通过ReplicaSet的模版创建Pod或删除Pod实现,scale是手动扩展实现副本的机制,kubernetes还提供了另外一种副本自动扩容机制horizontalpodautoscalers(Horizontal Pod Autoscaling),即通过定义CPU的利用率实现自动的横向扩展,由于需要依赖于监控组件,后续我们再做介绍。

1.2.3 滚动更新

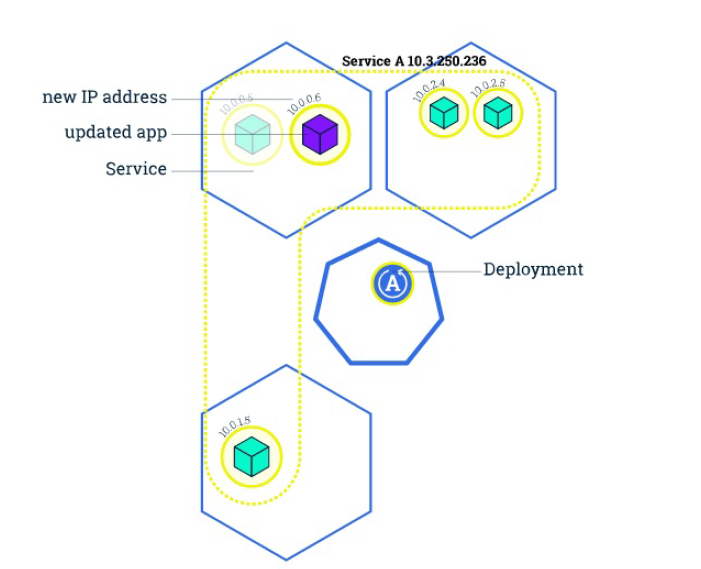

Deployment支持滚动更新,默认创建Deployment后会增加滚动更新的策略,通过逐步替代replicas中的pod实现更新无服务中断(需要结合service),如下图所示:将一个deployment副本数为3的应用更新,先更新10.0.0.6 pod,更新pod应用,替换新的ip,然后加入到service中,以此类推再继续更新其他pod,从而实现滚动更新,不影响服务的升级。

滚动更新

通过类型为:RollingUpdate,每次更新最大的数量maxSurge是replicas总数的25%,最大不可用的数量maxUnavailable为25%,如下是通过kubectl get deployments deployment-nginx-demo -o yaml查看滚动更新相关的策略。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
spec:
  progressDeadlineSeconds: 600
  replicas: 3
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: nginx
      rc: deployment
  strategy:  #strategy定义的是升级的策略类型为RollingUpdate
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate

\1. 滚动更新是当pod.template中定义的相关属性变化,如下将镜像更新到1.9.1,通过–record会记录操作命令

1
2
[root@node-1 ~]# kubectl set image deployments deployment-nginx-demo nginx-deployment=nginx:1.9.1 --record
deployment.extensions/deployment-nginx-demo image updated

\2. 查看滚动升级的状态(由于第一次nginx的镜像写错了,容器下载镜像失败,写成nignx,导致修改后有两次record)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
[root@node-1 happylau]# kubectl rollout status deployment deployment-nginx-demo
deployment "deployment-nginx-demo" successfully rolled out

查看滚动升级版本REVSISION代表版本号
[root@node-1 happylau]# kubectl rollout history deployment deployment-nginx-demo
deployment.extensions/deployment-nginx-demo
REVISION  CHANGE-CAUSE
1         <none>
2         kubectl set image deployments deployment-nginx-demo nginx-deployment=nignx:1.9.1 --record=true
3         kubectl set image deployments deployment-nginx-demo nginx-deployment=nignx:1.9.1 --record=true

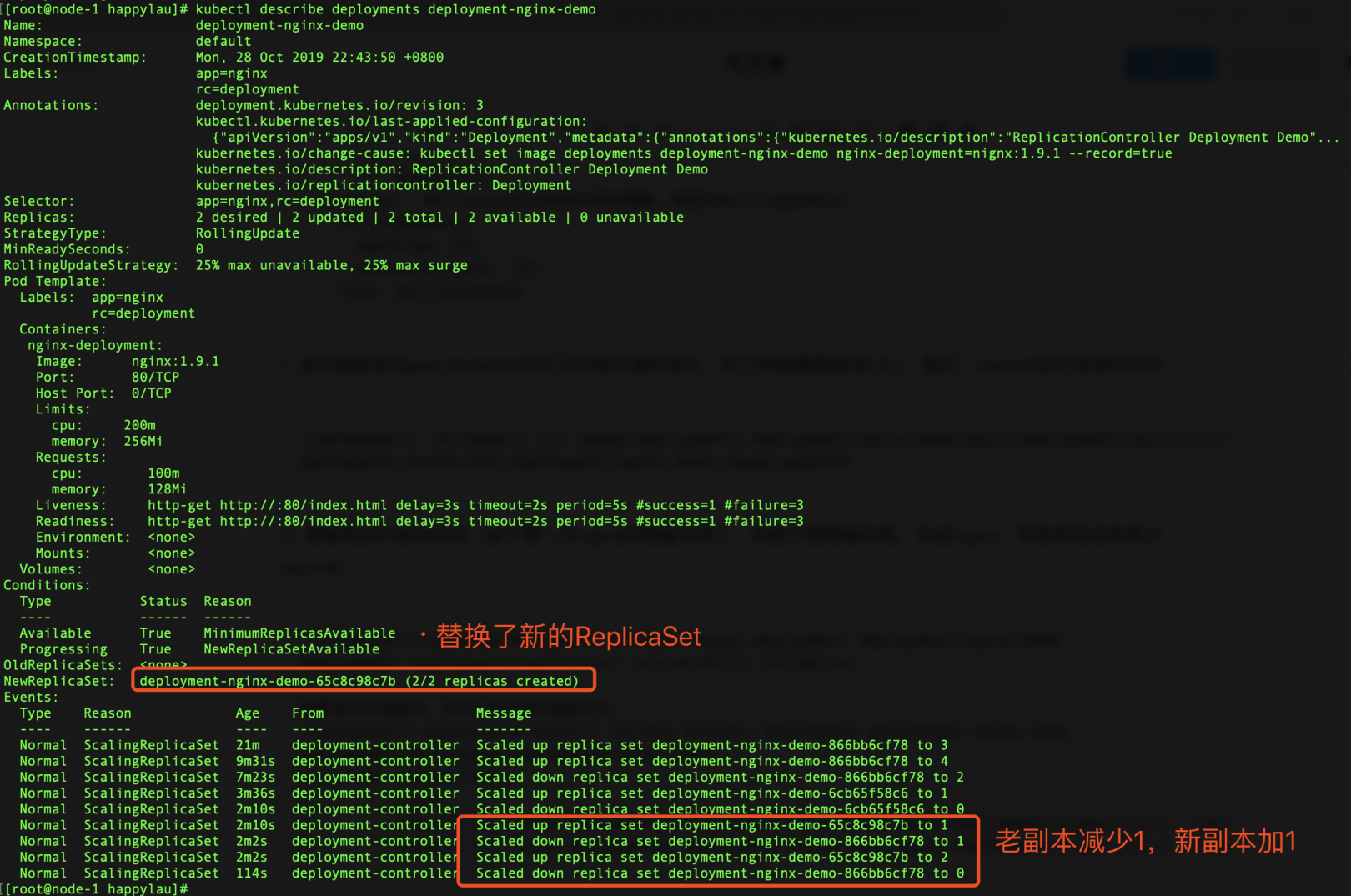

\3. 观察Deployment的升级过程,新创建一个RS deployment-nginx-demo-65c8c98c7b,逐渐将旧RS中的pod替换,直至旧的RS deployment-nginx-demo-866bb6cf78上的副本数为0.

滚动升级原理

\4. 查看RS的列表,可以看到新的RS的副本数为2,其他RS副本数为0

1
2
3
4
5
[root@node-1 ~]# kubectl get replicasets
NAME                               DESIRED   CURRENT   READY   AGE
deployment-nginx-demo-65c8c98c7b   2         2         2       21m  #新的RSREVSION为3
deployment-nginx-demo-6cb65f58c6   0         0         0       22m  #镜像写错的RSREVISON为2
deployment-nginx-demo-866bb6cf78   0         0         0       40m  #旧的RS对应REVSION为1

\5. 测试版本升级是否成功

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
[root@node-1 ~]# kubectl get pods -o wide
NAME                                     READY   STATUS    RESTARTS   AGE   IP            NODE     NOMINATED NODE   READINESS GATES
deployment-nginx-demo-65c8c98c7b-bzql9   1/1     Running   0          25m   10.244.1.58   node-2   <none>           <none>
deployment-nginx-demo-65c8c98c7b-vrjhp   1/1     Running   0          25m   10.244.2.72   node-3   <none>           <none>
[root@node-1 ~]# curl -I http://10.244.2.72
HTTP/1.1 200 OK
Server: nginx/1.9.1 #镜像的版本成功更新
Date: Mon, 28 Oct 2019 15:28:49 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Tue, 26 May 2015 15:02:09 GMT
Connection: keep-alive
ETag: "55648af1-264"
Accept-Ranges: bytes

1.2.4 版本回退

如果版本不符合预期,kubernetes提供回退的功能,和滚动更新一样,回退的功能Deployment将替换到原始的RS上,即逐步将Pod的副本替换到旧的RS上.

\1. 执行回滚,回退到REVISON版本为1

1
2
[root@node-1 ~]# kubectl rollout undo deployment deployment-nginx-demo --to-revision=1
deployment.extensions/deployment-nginx-demo rolled back

\2. 查看Deployment的回退状态和历史版本

1
2
3
4
5
6
7
8
9
[root@node-1 ~]# kubectl rollout status deployment deployment-nginx-demo
deployment "deployment-nginx-demo" successfully rolled out

[root@node-1 ~]# kubectl rollout history deployment deployment-nginx-demo
deployment.extensions/deployment-nginx-demo
REVISION  CHANGE-CAUSE
2         kubectl set image deployments deployment-nginx-demo nginx-deployment=nignx:1.9.1 --record=true
3         kubectl set image deployments deployment-nginx-demo nginx-deployment=nignx:1.9.1 --record=true
4         <none>

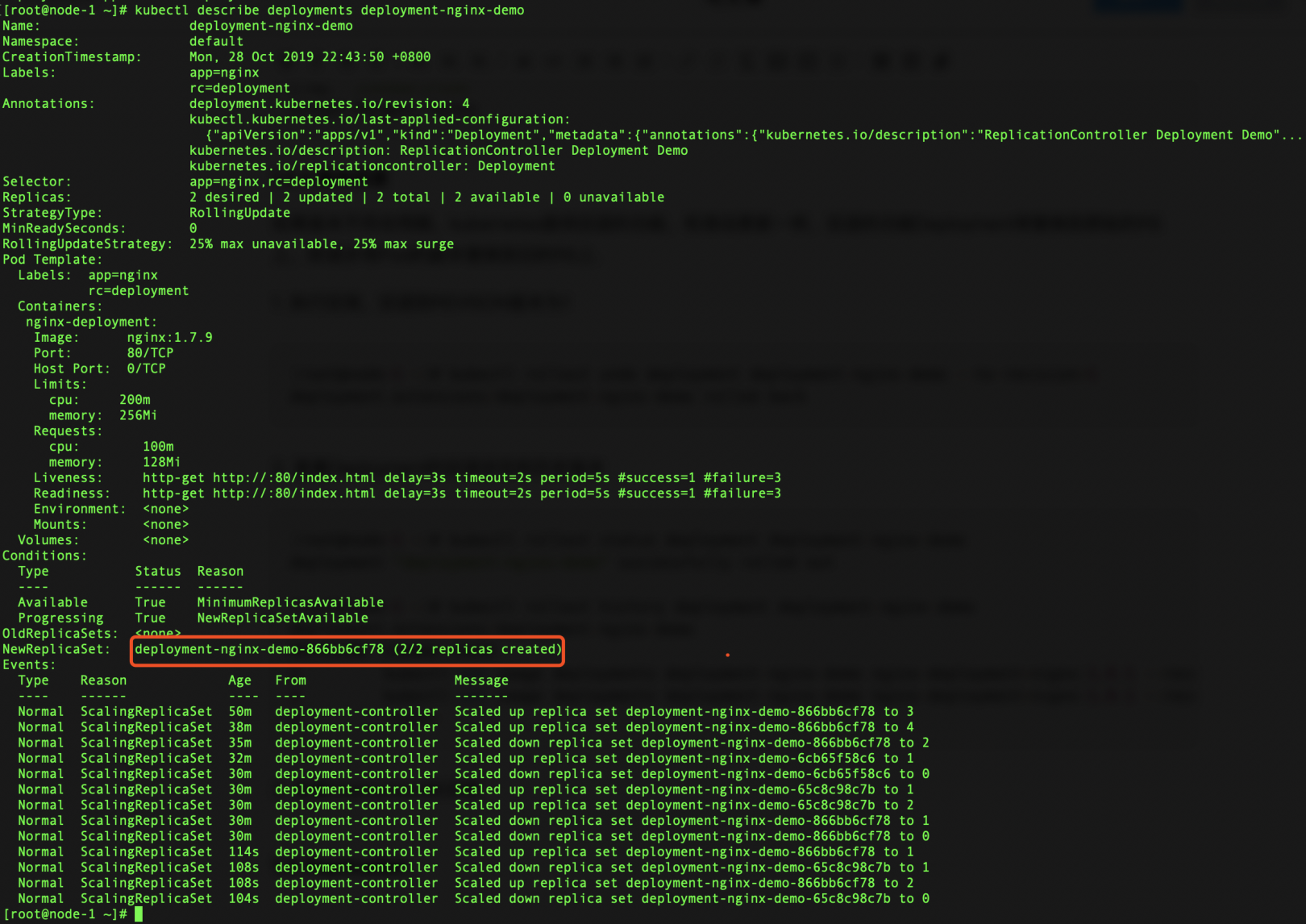

\3. 查看Deployment的详情,可以看到RS已经会退到原始的RS了

版本回退

\4. 测试nginx的版本

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
[root@node-1 ~]# kubectl get pods -o wide
NAME                                     READY   STATUS    RESTARTS   AGE     IP            NODE     NOMINATED NODE   READINESS GATES
deployment-nginx-demo-866bb6cf78-9thtn   1/1     Running   0          3m42s   10.244.1.59   node-2   <none>           <none>
deployment-nginx-demo-866bb6cf78-ws2hx   1/1     Running   0          3m48s   10.244.2.73   node-3   <none>           <none>


#测试版本
[root@node-1 ~]# curl -I http://10.244.1.59
HTTP/1.1 200 OK
Server: nginx/1.7.9 #回退到1.7.9版本
Date: Mon, 28 Oct 2019 15:36:07 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Tue, 23 Dec 2014 16:25:09 GMT
Connection: keep-alive
ETag: "54999765-264"
Accept-Ranges: bytes

小结:通过上面的操作演练可知,Deployment是通过ReplicaSet实现Pod副本数的管理(扩容或减少副本数),滚动更新是通过新建RS,将Pod从旧的RS逐步更新到新的RS上;相反,回滚版本将会退到指定版本的ReplicaSet上。

1.3 ReplicaSet

ReplicaSet副本集简称RS,用于实现副本数的控制,通过上面的学习我们可以知道Deployment实际是调用ReplicaSet实现副本的控制,RS不具备滚动升级和回滚的特性,一般推荐使用Deployment,ReplicaSet的定义和Deployment差不多,如下:

\1. 定义ReplicaSet

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
[root@node-1 happylau]# cat replicaset-demo.yaml
apiVersion: extensions/v1beta1
kind: ReplicaSet
metadata:
  name: replicaset-demo
  labels:
    controller: replicaset
  annotations:
    kubernetes.io/description: "Kubernetes Replication Controller Replication"
spec:
  replicas: 3    #副本数
  selector:      #Pod标签选择器
    matchLabels:
      controller: replicaset
  template:      #创建Pod的模板
    metadata:
      labels:
        controller: replicaset
    spec:        #容器信息
      containers:
      - name: nginx-replicaset-demo
        image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        ports:
        - name: http-80-port
          protocol: TCP
          containerPort: 80

\2. 创建RS并查看RS列表

1
2
3
4
5
6
[root@node-1 happylau]# kubectl apply -f replicaset-demo.yaml
replicaset.extensions/replicaset-demo created

[root@node-1 happylau]# kubectl get replicasets replicaset-demo
NAME              DESIRED   CURRENT   READY   AGE
replicaset-demo   3         3         3       15s

\3. 扩展副本数至4个

1
2
3
4
5
[root@node-1 happylau]# kubectl scale --replicas=4 replicaset replicaset-demo
replicaset.extensions/replicaset-demo scaled
[root@node-1 happylau]# kubectl get replicasets replicaset-demo
NAME              DESIRED   CURRENT   READY   AGE
replicaset-demo   4         4         4       76s

\4. 减少副本数至2个

1
2
3
4
5
[root@node-1 happylau]# kubectl scale --replicas=2 replicaset replicaset-demo
replicaset.extensions/replicaset-demo scaled
[root@node-1 happylau]# kubectl get replicasets replicaset-demo
NAME              DESIRED   CURRENT   READY   AGE
replicaset-demo   2         2         2       114s

\5. 镜像版本升级,验证得知不具备版本升级的能力

1
2
[root@node-1 happylau]# kubectl set image replicasets replicaset-demo nginx-replicaset-demo=nginx:1.9.1
replicaset.extensions/replicaset-demo image updated  #命令执行成功了

ReplicaSet验证版本更新

ReplicaSet小结:通过上面的演示可以知道,RS定义和Deployment类似,能实现副本的控制,扩展和缩减,Deployment是更高层次的副本控制器,ReplicaSet主要为Deployment的副本控制器和滚动更新机制,ReplicaSet本身无法提供滚动更新的能力。

1.4 ReplicationController

ReplicationController副本控制器简称RC,是kubernetes中最早的副本控制器,RC是ReplicaSet之前的版本,ReplicationController提供副本控制能力,其定义方式和Deployment,ReplicaSet相类似,如下:

\1. 定义ReplicationController

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
[root@node-1 happylau]# cat rc-demo.yaml
apiVersion: v1
kind: ReplicationController
metadata:
  name: rc-demo
  labels:
    controller: replicationcontroller
  annotations:
    kubernetes.io/description: "Kubernetes Replication Controller Replication"
spec:
  replicas: 3
  selector:     #不能使用matchLables字符集模式
    controller: replicationcontroller
  template:
    metadata:
      labels:
        controller: replicationcontroller
    spec:
      containers:
      - name: nginx-rc-demo
        image: nginx:1.7.9
        imagePullPolicy: IfNotPresent
        ports:
        - name: http-80-port
          protocol: TCP
          containerPort: 80

\2. 生成RC并查看列表

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
[root@node-1 happylau]# kubectl apply -f rc-demo.yaml
replicationcontroller/rc-demo created

[root@node-1 happylau]# kubectl get replicationcontrollers
NAME      DESIRED   CURRENT   READY   AGE
rc-demo   3         3         3       103s

#查看详情
[root@node-1 happylau]# kubectl describe replicationcontrollers rc-demo
Name:         rc-demo
Namespace:    default
Selector:     controller=replicationcontroller
Labels:       controller=replicationcontroller
Annotations:  kubectl.kubernetes.io/last-applied-configuration:
                {"apiVersion":"v1","kind":"ReplicationController","metadata":{"annotations":{"kubernetes.io/description":"Kubernetes Replication Controlle...
              kubernetes.io/description: Kubernetes Replication Controller Replication
Replicas:     3 current / 3 desired
Pods Status:  3 Running / 0 Waiting / 0 Succeeded / 0 Failed
Pod Template:
  Labels:  controller=replicationcontroller
  Containers:
   nginx-rc-demo:
    Image:        nginx:1.7.9
    Port:         80/TCP
    Host Port:    0/TCP
    Environment:  <none>
    Mounts:       <none>
  Volumes:        <none>
Events:
  Type    Reason            Age   From                    Message
  ----    ------            ----  ----                    -------
  Normal  SuccessfulCreate  113s  replication-controller  Created pod: rc-demo-hm8s9
  Normal  SuccessfulCreate  113s  replication-controller  Created pod: rc-demo-xnfht
  Normal  SuccessfulCreate  113s  replication-controller  Created pod: rc-demo-lfhc9

3.副本扩容至4个

1
2
3
4
5
[root@node-1 happylau]# kubectl scale --replicas=4 replicationcontroller rc-demo
replicationcontroller/rc-demo scaled
[root@node-1 happylau]# kubectl get replicationcontrollers
NAME      DESIRED   CURRENT   READY   AGE
rc-demo   4         4         4       3m23s

\4. 副本缩容至2个

1
2
3
4
5
[root@node-1 happylau]# kubectl scale --replicas=2 replicationcontroller rc-demo
replicationcontroller/rc-demo scaled
[root@node-1 happylau]# kubectl get replicationcontrollers
NAME      DESIRED   CURRENT   READY   AGE
rc-demo   2         2         2       3m51s

写在最后

本文介绍了kubernetes中三个副本控制器:Deployment,ReplicaSet和ReplicationController,当前使用最广泛的是Deployment,ReplicaSet为Deployment提供滚动更新机制,RC当前是旧版的副本控制器,当前已废弃,推荐使用Deployment控制器,具备副本控制器,扩展副本,缩减副本,滚动升级和回滚等高级能力。

参考文献

Deployment:https://kubernetes.io/docs/concepts/workloads/controllers/deployment/

ReplicaSet:https://kubernetes.io/docs/concepts/workloads/controllers/replicaset/

ReplicationController:[https://kubernetes.io/docs/concepts/workloads/controllers/

『 转载 』该文章来源于网络,侵删。
